頂管施工介紹

管道頂進方法的選擇，是根據管道所處土層性質、管徑、地下水位、附近地上與地下建筑物、構筑物和各種設施等因素，經技術經濟比較后確定的。普通頂管法是在黏性或砂性土層，且無地下水影響時，采取的手掘式或機構挖掘式頂管法。

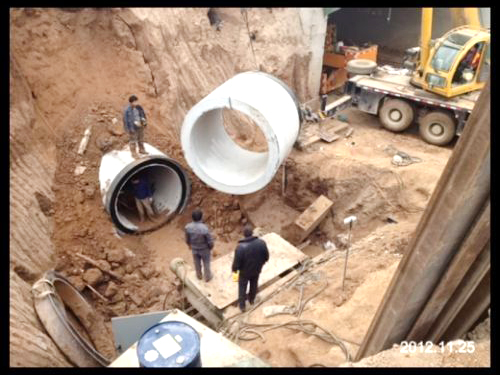

（1） 工作坑

　　①頂管工作坑的位置的設置應便于排水、出土和運輸，并對地上與地下建筑物、構筑物易于采取保護和安 全生產措施。

　　②采用裝配式后背墻由方木、型鋼或鋼板等組裝而成，組裝后的后背運動員具有足夠的強度和剛度。

　　③工作坑的支撐應形成封閉式?？蚣?，矩形工作坑的四角應加斜撐。

（2） 設備安裝

　?、賹?dǎo)軌：選用鋼質材料制作，兩民軌安裝牢固、順直、平行、等高，其縱坡與管道設計坡度一致。在使用中經常檢查校核導軌，防止產生位移。

　?、谇Ы镯敚喊惭b時固定在支架上，并與管道中 心的垂線對稱，其合力的作用點在管道中的中 心的垂線上。

　?、塾捅茫簯?yīng)與千斤頂相匹配，并用備用油泵；安裝完畢后進行試運轉。頂進過程中油壓突然增高時，應立即停止頂進，檢查原因并經處理后方可繼續頂進。

　?、茼旇F：

　　分塊拼裝式頂鐵應有足夠的剛度，并且頂鐵的相鄰面相互垂直。

　　安裝后的頂鐵軸線應與管道軸線平等、對稱，頂鐵與導軌之間的接觸面不得有泥土、油污。

　　更換頂鐵時，先使用時觀察頂鐵有無異常現象。

　　頂鐵與管口之間采用緩沖材料襯墊，當頂力接近管節材料的允許抗壓強度時，管口應增加U型或環形頂鐵。

　　起重設備：正式作業前應試吊，檢查重物捆扎情況和制動性能；嚴禁超負荷吊裝。

（3） 頂進

　?、俨捎檬志蚴巾敼芾恚瑢⒌叵滤唤档焦艿滓韵虏恍∮?.5M處，并采取措施，防止其他水源進入頂管管道。

　　②全部設備經過檢查并試運轉合格后可進行頂進。頂進程序是：安裝頂鐵，開動油泵，頂鎬活塞伸出一個行程后，關油泵，頂鎬停止運行，活塞收縮，在空隙處加上頂鐵，再開油泵，如此周而復始。

　　③工具管開始頂進5-10m的范圍內，允許偏差為：軸線位置3mm，高程0—+3mm.當超過允許偏差時，采取措施糾正。

　?、懿捎檬止ぞ蜻M(jìn)頂進時，應符合下列規定：

　　工具管接觸或切入土層后，自上而下分層開挖。

　　在允許超挖的穩定土層中正常頂時時，管下部135度范圍內不得超挖；管頂以上超挖量不得大于15mm；管前超挖根據具體情況確定，并制定安 全保護措施。

　?、蓓敼芙Y(jié)束后，管節接口的內側間隙按設計規定處理，設計無規定時，可采用石棉水泥、彈性密封膏或水泥秒漿密封。填塞物應抹平，不得凸入管內。

　　⑥頂進時測量工具管的中 心和高程

　　采用手工掘進時，工具管進入土層過程中，每頂進0.3m，測量不少于一次；管道進入土層后正常頂進時，每 1.0m測量一次，糾偏時增加測量次數。

　　全段頂完后，在每個管節接口處測量其軸線位置和高程；有錯口時測出相對高差。

　?、呒m偏

　　采用小角度、頂進中逐漸糾偏

　　糾偏方法

　　挖土校正法：即在管子偏向一側少挖土，而在別一側多超挖些，強制管子在前進時向另一側偏移。適用于偏差為10-20mm時。

　　木杠支撐法：如管端下陷，管子發生錯口時，可采用木杠支撐法方法校正，適用于偏差為20mm時。

　　⑧頂進過程中，出現下列緊急情況時應采取措施進行處理：

　　工具管前方遇到障礙

　　后此墻變形嚴重

　　頂鐵發生扭曲現象

　　管位偏差過大且校正無效

　　頂力超過管端的允許頂力

　　油泵、油路發生異?，F(xiàn)象

　　接縫中漏泥漿
